24-1(2). 인체감전보호용 누전차단기는 욕실 등 인체가 물에 젖어있는 상태에서 물을 사용하는 장소에 콘센트를 시설하는 경우에 정격감도전류[mA], 동작시간[초]은 얼마 이하로 하여야 하는가?
15mA, 0.03초
24-1(3). 사용 준인 UPS의 2차측에 단락사고 등이 발생했을 경우 UPS와 고장회로를 분리하는 방식 3가지를 쓰시오.
배선용 누전차단기에 의한 보호
속단퓨즈에 의한 보호
반도체 차단기에 의한 보호
→ 암기법: 배속반
24-1(9). 전력시설물 공사감리업무 수행지침에서 정하는 전기공사업자가 해당 공사현장에서 공사업무 수행 상 비치하고 기록 · 보관하여야 하는 서식을 5가지만 쓰시오.
하도급 현황
주요인력 및 장비투입 현황
작업계획서
기자재 공급원 승인현황
주간공정계획 및 실적보고서
→ 암기법: 하.. 장작 기공승 주실?
24-1(12). 다음은 퓨즈의 용단 및 동작특성에 관한 표이다 괄호 안에 알맞은 내용을 쓰시오.
| 정격전류의 배수 | 불용단 시간 | 용단 시간 |
| 4배 | ( ① ) 이내 | - |
| 6.3배 | - | ( ② ) 이내 |
| 8배 | 0.5초 이내 | - |
| 10배 | ( ③ ) 이내 | - |
| 12.5배 | - | 0.5초 이내 |
| 19배 | - | ( ④ ) 이내 |
60초, 60초, 0.2초, 0.1초

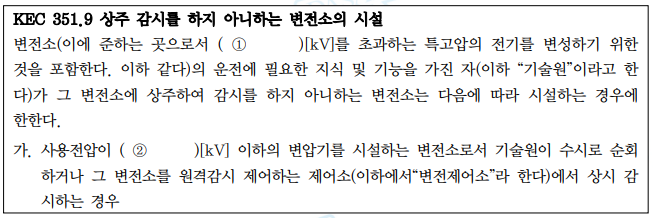

24-1(16). 다음은 한국전기설비규정에 따른 상주 감시를 하지 아니하는 변전소의 시설에 대한 내용이다. 빈칸에 알맞은 내용을 쓰시오.
50, 170
24-2(2). 다음 기기의 명칭을 쓰시오
(1) 가공 배전선로 사고의 대부분은 조류 및 수목에 의한 접촉 강풍 낙뢰 등에 의한 플래시오버 사고로서 이런 사고 발생 시 신속하게 고장구간을 차단하고 사고점의 아크를 소멸시킨 후 즉시 재투입이 가능한 개폐장치이다.
리클로저
(2) 보안상 책임 분계점에서 보수 점검 시 전로를 개폐하기 위하여 시설하는 것으로 반드시 무부하 상태에서 개방하여야 한다 근래에는ASS를 사용하며, 66kV 이상의 경우에는 이를 사용한다.
선로개폐기
24-2(3). 한국전기설비규정에서 규정하는 다음 각 용어의 정의에 대하여 빈칸을 작성하시오.
(1) PEN
교류회로에서 중성선 겸용 보호도체
(2) PEL
직류회로에서 선도체 겸용 보호도체
(추가) PEM
직류회로에서 중간도체 겸용 보호도체
→ 암기법: N은 교류
24-2(4). 다음 그림의 개폐기는 전류계붙이형이다 다음이 의미하는 것은 무엇인지 모두 쓰시오
(1) 3P30A
3극 30A 개폐기
(2) f15A
퓨즈 정격 15A
(3) A5
정격정류 5A인 전류계붙이
24-2(9). 전력 계통의 단락용량 경감 대책을 3가지만 쓰시오
고임피던스 기기의 채용
한류리액터의 사용
계통분할방식
→ 암기법: 고한계
24-2(10). 중성점 직접접지 방식의 장단점을 3가지씩 작성하시오.
장점
보호계전기의 동작이 확실하다.
선로 및 기기의 절연레벨을 낮출 수 있다.
1선 지락 시 전위상승이 낮다.
단점
유도장해 증가
아크 발생 및 화재 위험
계통 안정도가 나쁘다
24-2(15). 고휘도 방전램프(HID : High Intensity Discharge lamp)의 종류를 3가지만 작성하시오.
고압 수은등
고압 나트륨들
메탈 핼라이드등
→ 암기법: H&M (H,N,M)
24-3(3). 고압용 개폐기･차단기･피뢰기 기타 이와 유사한 기구로서 동작 시에 아크가 생기는 것은 목재의 벽 또는 천장 기타의 가연성 물체로부터 몇 [m] 이상 이격하여 시설해야 하는가?
1m
(추가) 특고압용 -> 2m
24-3(3). 한국전기설비규정에 따르면, 발전기에는 다음의 경우에 자동적으로 이를 전로로부터 차단하는 장치 를 시설하여야 한다. 다음 빈칸에 알맞은 말을 쓰시오.
| 가. 발전기에 과전류나 과전압이 생긴 경우 |
| 나. 용량이 ( ① )[kVA]이상의 발전기를 구동하는 수차의 압유 장치의 유압 또는 전동식 가이드밴 제어장치, 전동식 니이들 제어장치 또는 전동식 디플렉터 제어장치의 전원전압이 현저히 저하한 경우 |
| 다. 용량이 ( ② )[kVA]이상의 발전기를 구동하는 풍차(風車)의 압유장치의 유압, 압축 공기장치의 공기압 또는 전동식 브레이드 제어장치의 전원전압이 현저히 저하한 경우 |
| 라. 용량이 ( ③ )[kVA]이상인 수차 발전기의 스러스트 베어링의 온도가 현저히 상승한 경우 |
| 마. 용량이 ( ④ )[kVA]이상인 발전기의 내부에 고장이 생긴 경우 |
| 바. 정격출력이 ( ⑤ )[kW]를 초과하는 증기터빈은 그 스러스트 베어링이 현저하게 마모되거나 그의 온도가 현저히 상승한 경우 |
500, 100, 2000, 10000, 10000
24-3(8). 전력시설물 공사감리업무 수행지침과 관련된 사항이다 ( )안에 알맞은 내용을 답란에 쓰시오.
감리원은 설계도서 등에 대하여 공사계약문서 상호 간의 모순되는 사항, 현장실정과의 부합여부 등 현장 시공을 주안으로 하여 해당 공사 시작 전에 검토하여야 하며 검토내용에는 다음 각 호의 사항 등이 포함되어야 한다.
1. 현장조건에 부합 여부
2. 시공의 ( ① ) 여부
3. 다른 사업 또는 다른 공정과의 상호부합 여부
4. ( ② ), 설계설명서, 기술계산서 ( ③ )등의 내용에 대한 상호일치 여부
5. ( ④ ), 오류 등 불명확한 부분의 존재여부
6. 발주자가 제공한 ( ⑤ ) 와 공사업자가 제출한 산출내역서의 수량일치 여부
7. 시공상의 예상문제점 및 대책 등
실제가능, 설계도면, 산출내역서, 설계도서의 누락, 물량내역서
24-3(10). 다음은 한국전기설비규정에 의한 지중전선로의 시설방법이다 . 다음 괄호 안에 알맞은 말을 쓰시오.
1. 지중전선로는 전선에 케이블을 사용하고 또한 ( ① ) ･암거식(暗渠式)과 ( ② )에 의하여 시설하여야 한다.
2. ( ① )에 의하여 시설하는 경우에는 매설 깊이를 ( ③ )[m]이상으로 하되, 매설 깊이가 충분하지 못한 장소에는 견고하고 차량 기타 중량물의 압력에 견디는 것을 사용할 것. 다만, 중량물의 압력을 받을 우려가 없는 곳은 0.6[m]이상으로 한다.
관로식, 직접매설식, 1
24-3(12). 한류형 전력퓨즈의 단점 4가지를 쓰시오.
재투입이 불가능하다.
과전류에서 용단되기 쉽다.
차단시에 이상전압이 발생한다.
용단되어도 차단하지 못하는 전류범위가 있다.
24-3(13). 수전방식 중 스폿 네트워크의 특징 3가지를 작성하시오.
전압 변동률이 낮다.
부하 증가에 대한 적응성이 좋다.
무정전 전원공급이 가능하다.
공급 신뢰도가 높다.
→ 암기법: 전부무공
24-3(14). 전기설비의 방폭구조 종류 중 4가지만 쓰시오.
내압 폭발방지구조
압력 폭발방지구조
유입 폭발방지구조
본질안전 폭발방지구조
안전증 폭발방지구조
→ 암기법: 내꺼 압유 안당하려면 본질적으로 안전해야한다.
24-3(17). 다음 그림의 명칭과 용도를 쓰시오.
명칭: 영상변류기
용도: 비접지계통에서 지락사고 시 영상전류 검출
24-3(18). 한류저항기의 설치목적을 2가지만 쓰시오.
계전기를 동작시키는데 필요한 유효전류를 발생
오픈델타 회로의 각 상전압 중의 제3고조파 억제
중성점 불안정 등 비접지 회로의 이상현상 억제
